日韩福利 I 亚洲精品中文字幕乱码三区91 I 天天天操 I 热逼视频 I 艳妇臀荡乳欲伦交换h漫 I 国产精品国产三级国产专区53 I 污黄视频在线观看 I 闫嫩的18sex少妇hd I 激情视频免费在线观看 I 六月激情网 I 好吊日av I 自拍偷拍另类 I 久久久999精品 I 色欲欲www成人网站 I 99在线视频免费 I 男女激情av I 精品视频一区二区在线观看 I 91美女视频网站 I 国产精品无码乱伦 I 男女国产精品 I 神马电影久久 I 天堂av日韩 I 91九色porny视频 I 国产综合社区 I 撕开少妇裙子猛然进入 I 国产综合久久 I av一级片 I 巨乳在线播放

COB的封膠一般使用單液 Epoxy(環(huán)氧樹脂)，也可以使用雙液（Epoxy＋硬化劑），雙液的成品品質(zhì)可靠度雖然比較高，但是保存及維護(hù)非常麻煩，所以一般的 COB 都還是采用單液的制程。

其次是如何控制封膠的外型，有些 COB 可能必須考慮外觀美觀的問題，所以必需要點(diǎn)出一個(gè)漂亮的圓球型，應(yīng)該點(diǎn)不出方形的啦！如何控制封膠的外型就真的是一大學(xué)問了，這個(gè)問題從選用一支適合的 Epoxy 開始、如何封膠、到如何固化(curing)都可以探討，有些可能還有對封膠特性的特殊的要求，比如說不容易被移除封膠以保護(hù)內(nèi)在晶片隱私。

不好的外觀	良好的外觀



環(huán)氧樹脂封膠 (Epoxy Coating)

1、大部分的 COB 廠商都采用手動點(diǎn)膠，原因也是 COB 屬于 Low Cost 制程，只是手動點(diǎn)膠有損壞焊線的可能性，及點(diǎn)膠形狀不統(tǒng)一的缺點(diǎn)。

2、環(huán)氧樹脂的黏度非常重要。

3、使用自動點(diǎn)膠機(jī)將有助于控制 COB 的環(huán)氧樹脂固化后的形狀。

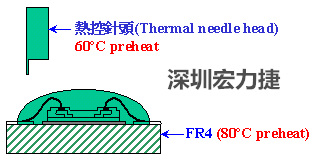

4、有些環(huán)氧樹脂需使用預(yù)熱針管，因?yàn)榄h(huán)氧樹脂在加熱后會有一段時(shí)間會降低黏度，可以有助環(huán)氧樹脂的流動，并降低焊線拉扯的能力。建議的環(huán)氧樹脂預(yù)熱溫度為60+/-5°C，PCB的預(yù)熱溫度為80°C。

5、如果晶圓焊點(diǎn)間距是比較小時(shí)(Fine Pitch)，建議采用黏度比較低的環(huán)氧樹脂并采用水壩(Dam)圈于外圍來阻擋環(huán)氧樹脂到處流動。



6、如果采用雙液的 Epoxy 封膠還需注意幾個(gè)問題。第一，攪拌必須均勻，否則會發(fā)生局部無法固化的問題。第二，雙液型的 Epoxy 必須注意氣泡對焊線的影響，尤其是加熱加速固化的過程，氣泡會有熱脹冷縮的現(xiàn)象，也容易拉扯焊線致使焊線斷裂。單液型則較沒有這方面的顧慮，但是單液型不容易控制外觀的形狀。
