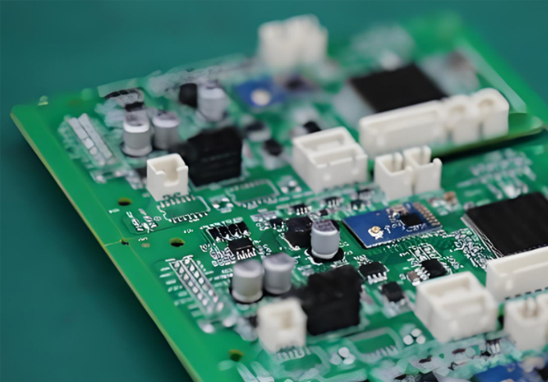

很多工程師在調試或維修電路板時，都會遇到一個基礎但關鍵的問題——如何最快、最準確地找到PCB上的 GND（地線）？
別看這只是一個看起來“入門級”的問題，但找對GND，對于測量、焊接、調試、EMC處理、甚至 PCBA加工的一致性控制都非常重要。不少問題，最后追根溯源都是“地沒接對”。
深圳宏力捷電子做PCBA代工代料二十多年，在SMT貼片、DIP 插件、焊接測試過程中，經常需要快速識別板上的地網，今天就把最實用的方法分享給你。
一、從原理圖開始找：GND一般不會藏著掖著
如果你手上有原理圖，那么恭喜你，找GND是最簡單的。
1. 看符號（最標準的方法）
GND 在原理圖里幾乎都有統一符號，例如：
- 一個三條短橫線組成的接地圖標（最常見）
- 斜杠狀接地符號
- 帶箭頭向下的地符號
只要找到這些符號對應的網絡名（通常就是GND、AGND、DGND、PGND等），在PCB中按名搜索即可定位。
2. 看網絡名（EDA 工具最強功能）
無論你用 Altium、Pads、KiCad 還是 Allegro，都可以直接搜索Net：GND的網絡。
幾百個點一秒搞定。
二、從PCB布線推斷：不用原理圖也能找GND
如果你只有PCB實物，沒有原理圖，也一樣能快速判斷。
1. 找面積最大的銅皮區域（90% 都是GND）
在雙層板或多層板上，設計師通常會鋪很大的銅皮來做地。
常見特征：
- 鋪銅面積大
- 遇到過孔呈“孤島”相連
- 多個器件的地焊盤都連這塊銅皮
2. 找接殼、接屏蔽的位置
如：USB 接口、Type-C 金屬殼、屏蔽罩周圍的焊盤，這些通常都會接地。
3. 找電源去耦電容的負極（C 的負極幾乎就是 GND）
典型做法：
- C 的正極接 VCC
- C 的負極接 GND
特別注意：有極性電容（如電解電容）標負極。
無極性電容（如 0402、0603陶瓷電容）則一般：
- 一端走粗線 → GND
- 一端走細線 → 信號或電源
三、多層板怎么辦？看這個：GND 多半單獨占一層
對于4層、6層或更多層PCB，大部分設計會這么分配層：
- 頂層：信號 + 器件
- 第二層：整層做GND（地平面）
- 第三層：電源
- 底層：信號
這叫電源-地-信號疊層結構（Pixhawk/Intel 推薦疊層）。
所以只要你看到：
> 某個過孔被大量過孔圍著、且這些過孔全部落到某一層的銅面上
> 那幾乎可以確定：你找到了GND層。
四、借助工具：萬用表讓判斷GND更準確
如果你還想確認地是否正確，萬用表這個簡單工具就能直接驗證。
常用的兩種方法：
方法 1：蜂鳴檔（最常用）
- 紅表筆接已知GND（如 USB 金屬殼、排針GND點）
- 黑表筆點PCB上懷疑是GND的位置
- 蜂鳴器響 → 即是 GND
方法 2：測阻值
一般地與地之間阻值 → 0 Ω（或接近 0Ω）
不同電源層的阻值 → 往往有幾十到幾百歐
這個方法簡單粗暴，非常適合PCBA維修、調試現場使用。
五、從PCBA加工角度看：為什么工程師必須會找GND？
在我們做PCBA加工的流程里，以下環節都離不開準確識別GND：
1. ICT/功能測試（FCT）定位測試點
測試點布局必須把GND引出來，否則ICT抓不到基準點。
2. 焊接工藝設計（如波峰焊過孔）
地大面積銅皮散熱強，過孔要特別處理錫量。
3. EMC工程（地線布局非常關鍵）
不同的 AGND、DGND、PGND 的分割策略會影響整板通過率。
4. 維修返修（判斷是否需要補焊GND過孔）
修板時很多器件“不吸錫”，基本都是因?yàn)榻拥厣釋?dǎo)致。
20多年P(guān)CBA代工經驗里，70% 的“難焊點”都跟GND散熱有關。
六、總結：最快找GND的5條黃金法則
1. 有原理圖 → 搜網絡名GND（最快）
2. 看鋪銅面積，最大那塊基本就是GND
3. 找USB殼、屏蔽罩、去耦電容負極（幾乎必接地）
4. 多層板大概率有完整GND Plane
5. 萬用表蜂鳴檔確認（最保險）
只要你掌握這5條，不管你面對的是單層板、雙層板還是8層板，都能迅速找到地線。
如果你后續需要
- PCB設計
- PCBA代工代料
- 小批量打樣
- SMT貼片、DIP加工
- 焊接測試與組裝
我們深圳宏力捷電子隨時可以提供完整的一站式PCBA解決方案。
