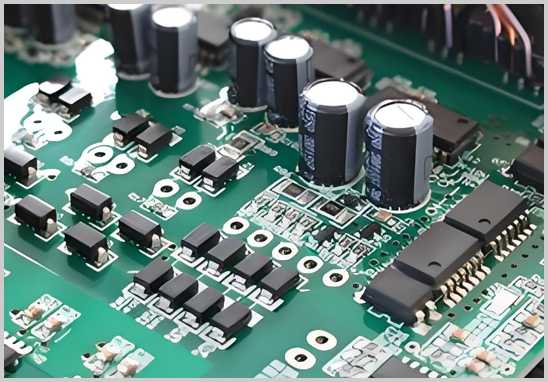

在電子制造行業，DIP插件和SMT貼片是兩種常見的元器件安裝方式。它們在制造工藝、成本、生產效率和可靠性等方面各有特點和優勢。本文將詳細對比分析這兩種工藝的優缺點，幫助客戶在不同應用場景下做出最佳選擇。
DIP插件與SMT貼片的定義和特點
DIP插件
DIP插件是一種將元器件通過插針插入電路板預先打好的孔中，并在背面進行焊接的安裝方式。DIP插件元件通常是通過人工插入或自動插件機插入，適用于傳統的大功率器件和較大封裝的組件，如變壓器和繼電器。
特點：
- 插針穿孔焊接確保了更高的機械強度。
- 適合較大尺寸、較高功率的元器件。
- 通常用于工業控制、汽車電子和其他需要更高可靠性的領域。
SMT貼片
SMT貼片技術是將元器件焊盤直接貼裝在PCB（印刷電路板）表面，并通過回流焊或波峰焊進行焊接的工藝。此工藝多用于小型、輕量化的元器件，例如電容、電阻和集成電路芯片。
特點：
- 更小的封裝尺寸，適合高密度組裝。
- 自動化程度高，適合大規模生產。
- 廣泛應用于消費電子、通信設備和現代智能產品。
DIP插件與SMT貼片的對比分析
1. 成本
DIP插件：
由于需要人工或專用插件機插入元器件，加上焊接過程較為復雜，DIP插件的整體生產成本相對較高。尤其是在大規模生產中，人工成本的增加更加顯著。
SMT貼片：
SMT貼片工藝自動化程度高，能夠大幅度減少人工干預。其生產設備雖然投資成本較高，但在大規模生產中能夠降低單件產品的制造成本，因此對中大批量生產更為經濟。
總結： SMT貼片在批量生產中的成本效益更高，而DIP插件在特殊需求下的單件成本較高。
2. 生產效率
DIP插件：
DIP插件技術在生產過程中依賴人工操作或半自動設備，生產速度較慢，尤其在處理高密度、多引腳的組件時，生產效率較低。
SMT貼片：
SMT貼片技術幾乎完全自動化，從上料到焊接都由貼片機和回流焊設備完成，生產速度極高。現代SMT設備可以在短時間內完成成千上萬的貼片操作，顯著提高生產效率。
總結： SMT貼片在生產效率方面明顯優于DIP插件。
3. 可靠性
DIP插件：
由于插件元器件的插針貫穿整個PCB，焊接點的機械強度更高，在振動、沖擊等惡劣環境中表現出色。因此，DIP插件在軍事電子、工業控制設備等高可靠性要求的場合更受歡迎。
SMT貼片：
雖然SMT元器件的焊接強度相對較低，但其封裝緊湊，電氣性能和熱性能表現良好。在使用環境正常的情況下，SMT貼片的可靠性完全可以滿足要求。
總結： DIP插件更適合惡劣環境和高機械強度要求的場合，而SMT貼片在普通應用中具有足夠的可靠性。
一站式PCBA代工代料服務
在選擇DIP插件和SMT貼片工藝時，不同的應用場景需要不同的技術支持。為此，我們公司提供一站式PCBA代工代料服務，從PCB設計、元器件采購到組裝和測試，全流程覆蓋。我們的專業團隊擁有豐富的DIP和SMT工藝經驗，能夠根據客戶需求提供定制化的解決方案，幫助客戶提高生產效率、降低成本，并確保產品的可靠性和穩定性。
選擇我們的一站式服務，客戶不僅能享受到高質量的PCBA加工，還能減少供應鏈管理的復雜性，實現更高效、更可靠的生產流程。
結語
無論是需要高強度、耐用性的DIP插件，還是注重輕量化、高密度的SMT貼片，我們都能為您提供最優的制造解決方案。聯系專業團隊，開啟您的PCBA無憂之旅！
