深圳宏力捷電子是一家專業的PCB layout設計公司，專注于多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計服務。我們不僅能完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務，還特別注重在PCB制造過程中優化拼版工藝，以提高生產效率和降低成本。本文將介紹PCB線路板拼版的技巧與注意事項，幫助設計師和工程師在實踐中取得最佳效果。
PCB拼版基礎

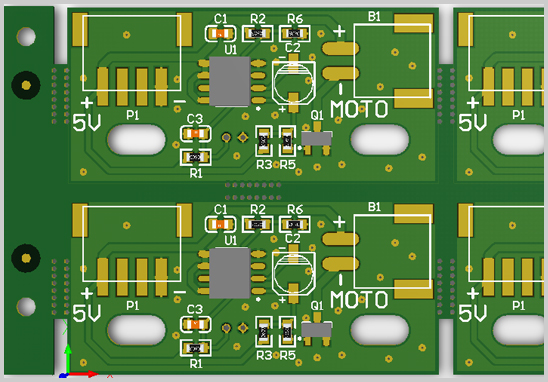

PCB拼版是將多個相同或不同的電路板設計布局在一個更大的面板上進行批量生產。這種方法可以充分利用原材料，減少邊角廢料，顯著提升生產效率，降低單個PCB的成本。
主要拼版方式
1. 矩形拼版
這是最常見的拼版方式，各個PCB以矩形排列。邊緣可能帶有用于切割的V槽或鼠咬痕（mouse bites）。
2. 矩陣拼版
PCB以正方形或長方形矩陣形式排列，適合大批量生產標準尺寸的板子。
3. 不規則拼版
根據PCB形狀和尺寸靈活排列，適用于非標準或特殊形狀的電路板。
4. 嵌套拼版
在大板內部嵌入小板，充分利用空間，適合不同大小的板子混合生產。
注意事項
1. 邊緣處理
選擇合適的切割方式（如V槽、mouse bites、Routing）和寬度，確保切割后PCB邊緣光滑，不影響使用。
2. 間距與邊緣距
確保每個PCB之間以及PCB到拼板邊緣有足夠的間距（通常≥5mm），以防生產過程中的機械損傷或銅箔暴露。
3. 定位孔與參考點
添加精準的定位孔和參考點，確保多層板對齊精確，避免錯位。
4. 電氣隔離
確保不同PCB之間的導電部分有足夠的絕緣間隙，避免短路。
5. 測試考慮
預留測試點，并規劃好測試夾具的使用，確保每塊PCB都能通過質量檢驗。
6. 材料利用率
在保證質量和生產效率的前提下，優化布局，盡量提高材料利用率，降低成本。
7. 設計文件核對
提交生產前，仔細核對Gerber文件和拼板圖，確認無誤，避免因設計錯誤導致的生產浪費。
拼版技巧
1. 合理規劃布局
在設計初期就應考慮拼版問題，根據電路板的形狀和尺寸合理規劃，盡量減少浪費，提高材料利用率。
2. 靈活運用拼版方式
根據具體情況選擇最合適的拼版方式，不拘泥于一種方法。矩形拼版適合標準板子，不規則拼版和嵌套拼版則適用于特殊情況。
3. 優化切割路徑
設計拼版時，應考慮切割路徑的優化，減少切割次數和復雜度，提高生產效率。
4. 預留工藝邊
在拼版設計中預留一定的工藝邊，便于生產過程中夾持和操作，提高生產的穩定性和可靠性。
5. 標注拼版信息
在拼版設計文件中明確標注拼版信息，如各個子板的位置、切割方式、定位孔等，確保生產和后續工藝的順利進行。
結論
PCB拼版雖是一項技術性較強的工作，但通過合理規劃與細心操作，可以極大地提升生產效率和經濟效益。了解并掌握上述拼版方式及注意事項，對于電子產品設計師、制造工程師乃至DIY愛好者來說，都是極其寶貴的技能。隨著技術的進步，未來PCB拼版技術也將更加智能化、高效化，為電子行業的發展注入更強的動力。
深圳宏力捷電子致力于為客戶提供高質量的PCB設計服務，通過專業的設計和嚴格的測試流程，確保每一個產品都能滿足客戶的需求。歡迎各界客戶聯系我們，獲取更多關于PCB設計和拼版的專業服務。
