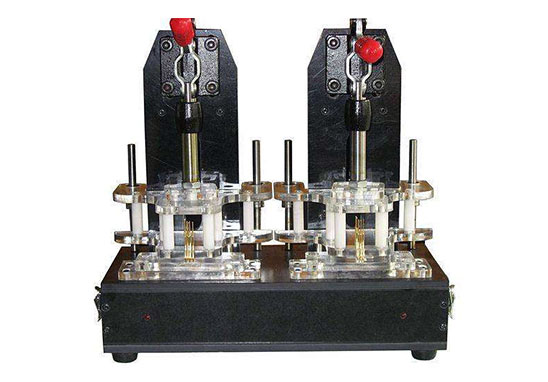

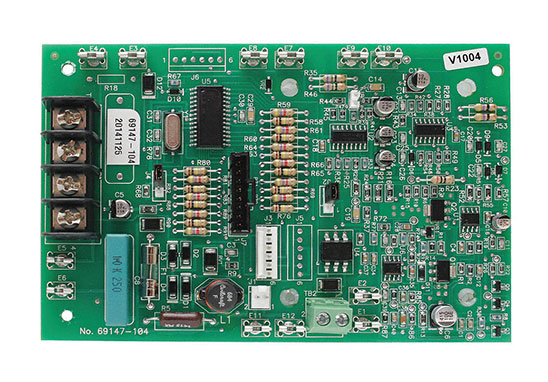

PCBA測試架是一種用于測試PCBA成品的定制測試設備。在制作PCBA測試架時，PCBA加工廠通常需要提供Gerber文件和PCBA樣品，以方便測試架的生產。接下來深圳PCBA加工廠-深圳宏力捷電子為大家介紹下PCBA測試架的制作步驟。
PCBA測試架制作步驟
一、材料準備
根據資料確定方案后，需準備硬件材料（電子元件），相關的附加周邊電路、設備，框架材料（如壓克力板）、膠水、電批、螺絲、線材材料等，以制作方案確定資料。
二、測試架的結構方式的確定與檢查。
三、接線要求
1、開線口需要開出2mm內，先將電線的開線口加錫及測試針錫線位加錫。
2、焊好的電線不能有擺動及松動現象。
3、測試架內強弱電線分開整理齊并用線扎扎好電線。
4、電流表和電壓表的接頭必須要選用萬用表表筆安裝，不能安裝香蕉插頭測試電流電壓及其它功能， 確保操作員的安全性。
5、高頻產品機型的連線的信號線必須用屏蔽線將外網確保安全接地。
6、測架內有火牛必須將火牛外殼接地。
7、測試架都要安裝保險絲，不能用電線或其它導線代替，將原插頭上的13A保險絲拆除去掉，更換保險 絲要注意所測試的機型需要多大的電流，其更換原則由產品工作電流的8-10倍即可。
四、選點質量檢測
選點必須遵循全面、有效、節約的原則。

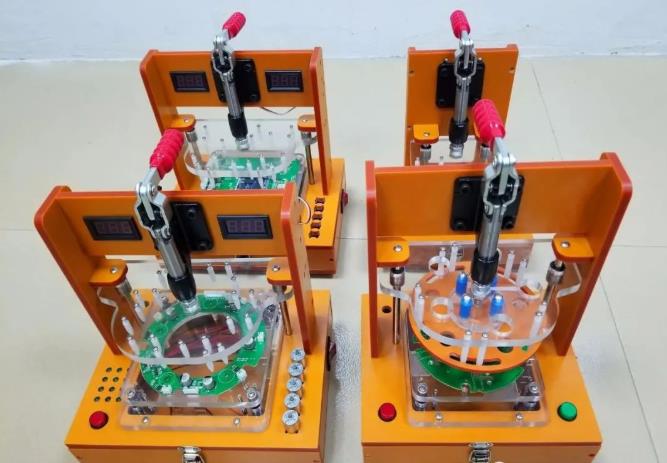

PCBA測試架的用途
PCBA測試架在整個PCBA加工制作過程中應用極為廣泛，主要用來對完成SMT貼片和DIP插件之后的PCBA板進行測試，其中以ICT測試為主，即通過測試點來測試線路板的電氣導通性能，從而判定整塊PCB板是否焊接成功。而PCBA測試架就是用來輔助完成這項測試的主要工具。
PCBA測試架的質量好壞關系到ICT測試的效率和直通率，由于其長期頻繁操作，對于其制作質量有很高的要求，需要PCBA廠家給予足夠的重視。
