回流焊是電子產品PCBA加工生產工藝中常見的電子產品焊接方式，回流焊爐是PCBA工廠必備的設備，接下來深圳PCBA廠家-深圳宏力捷電子為大家詳細介紹下回流焊系統結構。
回流焊爐的基本結構
典型的紅外熱風回流焊結構，通常由五個以上的溫區組成，各溫區配置了面狀遠紅外加熱和熱風加熱器，第一和第二溫區的溫度上升范圍為室溫到一百五十度，第三和第四溫區的加熱起到保溫作用，主要是為了是為了使SMA加熱，以保證SMA在充分良好的狀態下進入焊接溫區，第五溫為焊接溫區。SMA出爐后常溫冷卻。
回流焊加熱器系統
1) 加熱器
加熱器的種類有很多，大體可分為兩類，一類是紅外燈，石英燈管式式加熱器，他們能直接輻射熱量，有稱為依次輻射體；另一類是合金鋁板，不銹鋼板式加熱器，加熱器鑄造在板內，熱量首先通過熱傳導轉移到板面上來。管式加熱器具有工作溫度高，輻射波長短，熱響應快等優點但因加熱時有光的產生，故對焊接不同顏色的元器件要不同的反射效果，同時也不利于與強制熱風配套。板式加熱器熱響應慢，效率稍低，但由于熱慣量大，通過穿 孔有利于熱封的加熱，對被焊元器件中的顏色敏感性小，陰影效應較小，此外結構的整體性強，也利于裝卸和維修，在與熱電偶配套方面也比前者有明顯的優越性。 因此，在目前銷售的在流焊，加熱器幾乎都是不銹鋼加熱器，有些制造廠商在其表面涂有紅外涂層以增加紅外發射能力。
板式加熱器的功率，對能焊接幅寬400mm PCB的回流焊來說，每片加熱器的功率為3~4kW，整機功率為30~40kW，開機后維持功率約為20kW。
2) 風速與風量的控制
實現對風速與風量的控制對爐溫穩定控制而言是非常重要的，美國BTU公司的回流焊爐還能實現風壓控制。
3) 傳送系統
當今回流焊爐的傳送系統普遍采用鏈條傳送，傳送鏈條的寬度可實現機調或者電調，PCB放置在鏈條軌道上，可做到連線生產，能方便實現SMA的雙面焊接，選購 回流焊時應觀察鏈條導軌的運行平穩性，以避免擾動焊點的產生。 有的導軌材料沒有時效和耐溫處理，工作一段時間后出現變形，鏈條導軌本身是否帶有加熱系統也是不能忽視的問題，因為導軌也參與散熱，并將直接影響PCB邊 緣上的溫度。此外還應考慮到不導軌本身材料的耐熱性，否則長期在高溫下工作會引起生銹和變形。鏈條導軌平行度也是不可忽視的問題，差的精度有時會導致 PCB在爐腔中脫落。
4) 溫控系統
帶有爐溫測試功能的溫控系統不管是用控溫表控制爐溫，還是計算機控制爐溫，均做到控溫精度高，無鉛回流焊爐溫控溫精度一般能達到±1℃。

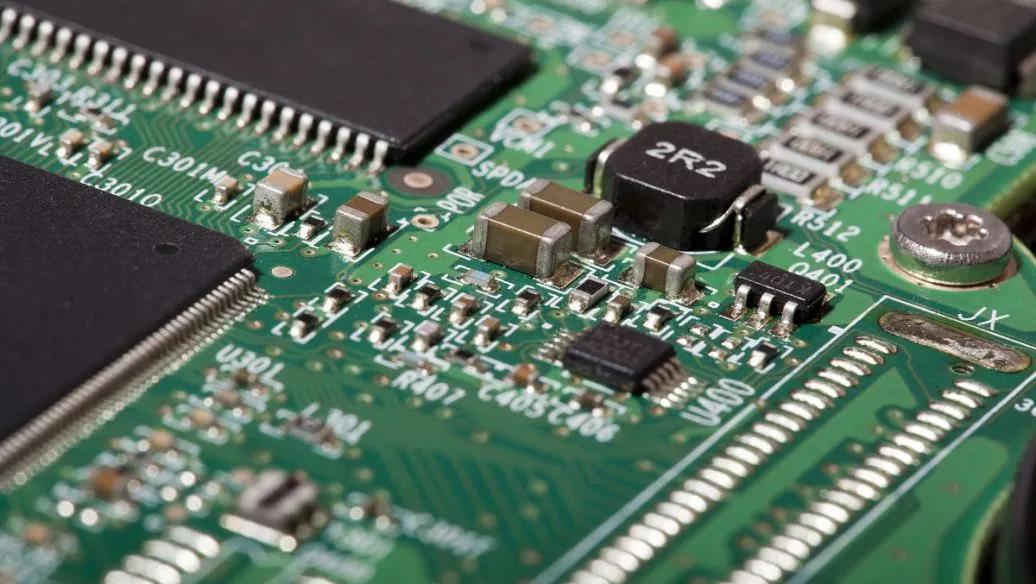

PCBA加工優勢
