PCB設計中工程設計默認≤0.50mm都是為過孔，導致成品板孔徑偏小。對客戶端、PCB工廠都造成很大的困擾。
因此對于PCB設計中的插件孔設計對客戶有如下建議：
一、插件孔〉0.6mm；
二、如有≤0.50mm的插件孔，請下單備注：有≤0.50mm的插件孔。

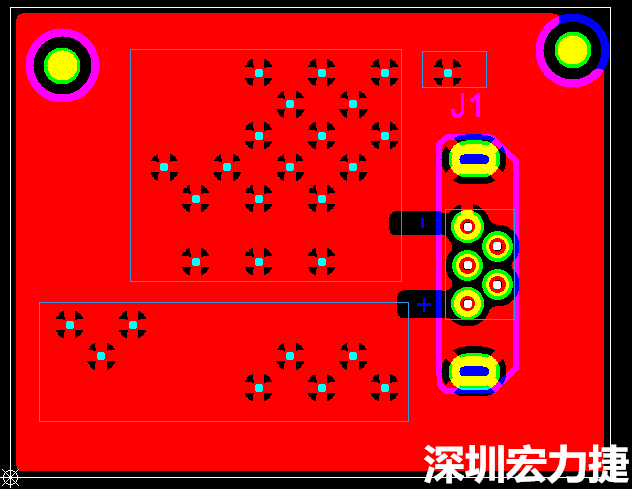

1、如圖框住0.3MM孔，在制作過程中，只能根據自己的經驗打開字符層參考字符框線判斷是過孔還是插件孔。

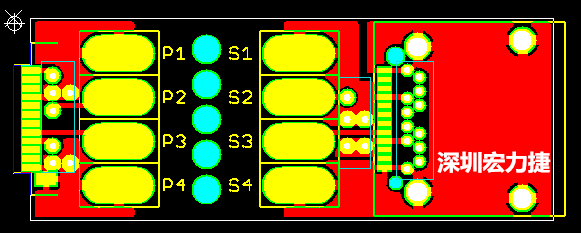

2、如圖箭頭處0.3MM孔，在制作過程中，只能根據自己的經驗打開字符層參考字符框線判斷是過孔還是插件孔。

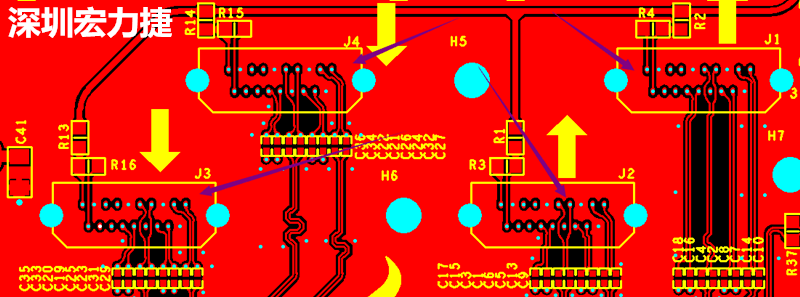

3、如圖框住0.4MM孔，在制作過程中，只能根據自己的經驗打開字符層參考字符框線判斷是過孔還是插件孔。
