十、電路板布局
雖然PADS有自動零件布局(Auto Layout)功能，但因試題要求部份零件需固定位置。所以，我們還是采手動布局。試用版的PADS Layout要移動工作編輯區的零件，必須做以下操作才能選取、移動零件：
1. 點選「標淮工作列 (Standard Toolbar)」中的「設計工具列(Design Toolsbar) 」
圖示，畫面上方顯示「設計工具列(Design Toolsbar)」(如圖28所示)。
圖28 設計工具列
2. 確定在無任何零件被選取的狀態下，點選「設計工具列(Design Toolsbar)」工具列中的「移動(Move)」
圖示。
電路板布局小技巧：
確認目前工作在「移動(Move)」
的狀態下。
1. 點選要移動的零件，移動中可按鍵盤[Tab] 鍵，零件做90度旋轉(PADS Logic 無此功能)。
2. 可使用滑鼠左鍵拖曳多個零件后移動或旋轉。
3. 題目要求部份零件要放置固定位置，在零件移動中可按鍵盤 [S]鍵，開啟「快捷命令(Modeless Command)」彈窗，快速定位滑鼠位置來放零件。
4. 本章開頭有特別注明，在零件布局時，不可使用[Ctrl + F] 做零件的水平翻轉，否則零件會跑到底層。
十一、電路板布線
我們在8節已經設定各個網絡(Net)的線寬設定，因此，直接開始布線就可以了，首先點選「標淮工作列 (Standard Toolbar)」中的「設計工具列(Design Toolsbar) 」
圖示，畫面上方顯示「設計工具列(Design Toolsbar)」(如圖23所示)。
1、布線
(1) 確認「標淮工作列 (Standard Toolbar)」中的布線板層(如圖29所示)，按鍵盤 [F4] 做「頂(Top)層」和「底(Bottom)層」切換。
圖29 布線板層設定
(2) 按鍵盤 [F2] 或點選「設計工具列(Design Toolsbar) 」中的「新增布線 (Add Route)」圖示。
(3) 滑鼠左鍵點一下有預拉線的焊點(零件腳位)，拉出走線后按一下滑鼠左鍵可轉彎，轉彎應避免90度的轉彎(如圖30所示)，盡可能以二次的135度轉角取代(如圖31所示)。
圖30 圖31
(4) 到達另一個焊點或相同網絡名稱的走線時，按滑鼠左鍵一下，即可完成該段走線(如圖32所示)。
圖32 兩種完成走線的方式
布線小技巧：
1. 第一階段測驗，只能在「底(Bottom)層」布線；第二階段測驗SMD零件，只能在「頂(Top)層」布線。
2. PADS Layout 有點對點自動走線功能，當開始走線后，按滑鼠左鍵二下，即可自動完成該段走線，有時雖然走的不是很令人滿意，但在短距離走線或快到達終點時使用，還是很方便，不需對位太精淮即可完成走線。
3. 按鍵盤 [F4] 做「頂(Top)層」和「底(Bottom)層」切換，如果在走線狀態下按鍵盤[F4]，會在滑鼠的位置自動加「貫孔(Via)」，再做板層切換，這功能在第二階段的試題中使用。
2、跳線
PCB設計第一階段中的試題是單面板，只能在「底(Bottom)層」布線，但如果線路較復雜，有幾條實在無法達到終點完成布線，或是只為了一條走線，可能要修改數條走線的情形下，使用跳線是不錯的選擇，當然免不了會被扣點分數，但總比無法在時間內完成布線還好，作法如下：
當在走線狀態下，按滑鼠右鍵；在右鍵選單中點選「新增跳線 (Add Jumper)」，即可在原地拉出一條跳線(Jumper)，當確定跳線長度后，按滑鼠左鍵一下，即可完成跳線，此時再繼續未完成的走線。
3、匯流排布線
PADS Layout有提供匯流排布線功能，但試用版無法使用，在PCB設計第二階段第二、三、四題中的匯流排走線，我們用程式有提供的點對點自動布線功能，還是可以很快完成匯流排布線，作法如下：

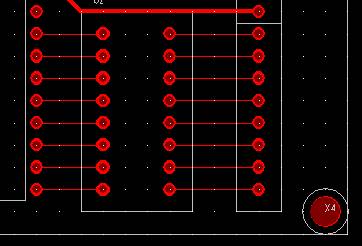

按鍵盤 [F2] 進入布線狀態，十字游標旁邊出現「V」字，滑鼠左鍵點二下IC-8051的第21腳焊點，即可完成單條走線，如此作法依序完成所有匯流排走線(如圖33所示)。
圖33 完成匯流排走線
4、修改走線
已經完成的走線必須修改走線路徑時，不需刪除原走線即可全部或部份重新走線，新的走線會取代舊的走線。
5、拆除布線
在布線的過程中常常需要拆除走線，恢復成預拉線，以下為拆除走線的作法：
(1) 拆走線的其中一段，下列方式可拆一段或數段走線：
a. 滑鼠拖曳選取零件腳或數段走線：
1. 滑鼠拖曳選取零件腳位或數段走線，相關被選取走線反白顯示。
2. 在工作編輯區中按滑鼠右鍵；右鍵選單中選「拆線(Unroute)」選項,拆除反白的網絡走線。
b. 滑鼠點選取零件腳：
1. 在工作編輯區中按滑鼠右鍵；在右鍵選單點選「選擇引腳(Select Pin Pairs)」。
2. 再用滑鼠左鍵點選零件腳(Pad)或走線。
3. 按鍵盤 [Delete] 鍵或按滑鼠右鍵；在右鍵選單中選「拆線(Unroute)」選項,拆除選到的網絡走線。
c. 使用[Shift] 鍵選取走線
1. 按住鍵盤 [Shift] 鍵不放。
2. 再用滑鼠左鍵點選一段走線。
3. 按鍵盤 [Delete] 鍵，或在右鍵選單中選「拆線(Unroute)」選項，刪除單一條走線。
(2) 拆除相同網絡名稱的走線，以下二種方式可拆同網絡名稱的走線：
a. 使用工作編輯區選取
4. 在工作編輯區中按滑鼠右鍵；在右鍵選單點選「選擇網絡(Select Nets)」。
5. 用滑鼠左鍵點選一條或拖曳選取多條網絡。
